SHHIP-CO2: INTEGRACION DE LA ENERGIA SOLAR EN LA INDUSTRIA PESADA PARA MITIGAR LAS EMISIONES DE CO2.

RESUMEN Y OBJETIVOS

El objetivo de este proyecto es estudiar nuevos receptores solares para mejorar la penetración de la energía solar para el secado y calentamiento de las partículas empleadas en la producción de asfalto y en el procesamiento de yeso de origen natural. Los procesos considerados en ambas industrias requieren alta energía a altas temperaturas (T> 150ºC) para secar y calentar partículas, que actualmente son procesadas térmicamente en hornos rotativos a gas. Esto se debe al contenido inicial de agua de las partículas de asfalto (5%) y yeso (8%), que puede distribuirse en su superficie o en su interior, dificultando su secado. La carga ambiental de ambas industrias está marcada por el bajo contenido de humedad en la salida (0%), los altos índices de flujo másico y las altas temperaturas necesarias. En este sentido, la industria del asfalto convencional consume 85 kWh/ton y emite 18 kg CO2/ton, en los que el 97% de la energía total se consume en el secado y calentamiento de las partículas asfálticas. El horno rotatorio utilizado en la industria del yeso consume 375 kWh/ton y emite 44 kg CO2/ton.

España, segundo productor de yeso de Europa, produjo 7.000 millones de ton de yeso en 2019 (11 ton/h por planta). Además, España produjo en 2019 18,8 millones de ton de mezcla asfáltica en caliente (65-75 ton/h por planta). Los precios en ambas industrias dependen principalmente del precio del gas y, en el futuro, también pueden depender del coste de las emisiones de CO2. Por tanto, se necesitan nuevos procesos renovables para asegurar bajos costes de estos productos básicos.

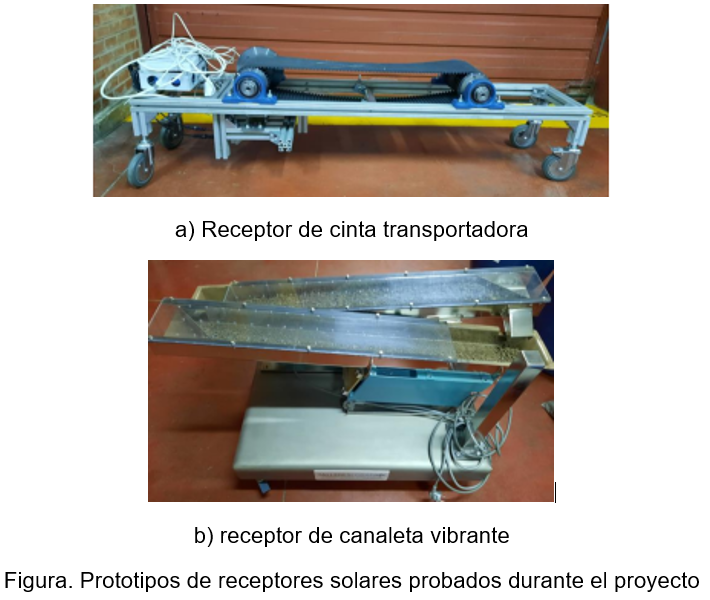

Los receptores solares que se desarrollarán transportarán los materiales pesados durante su procesamiento térmico a altas temperaturas. Estos receptores, basados en tecnologías de cinta transportadora y lecho vibratorio, se combinarán con una nueva tecnología solar concentrada, el campo solar Linear Fresnel de haz lineal descendente, patentado por la UC3M principales. Esta tecnología solar está ideada para procesar materiales pesados a temperaturas de T=150-300ºC mediante la irradiación lineal y directa de energía solar concentrada. Para ello, el campo solar BDLFR consta de dos etapas de reflexión. Primero, los reflectores de Fresnel lineales dirigen la irradiación solar a una segunda etapa de espejos planos. Estos espejos secundarios se instalan elevados del suelo, redireccionando hacia abajo la energía solar concentrada a un receptor que transporta materiales pesados, como partículas, con flujos de 14-31 kW/m2 en el receptor.

El proyecto aborda los mecanismos de transferencia de calor y masa durante el secado y calentamiento de un lecho de partículas sometidas a un flujo de calor solar en su superficie. Se han desarrollado modelos analíticos para la optimización de los receptores solares tanto de cinta transportadora como de lecho vibratorio. Y se han realizado estudios de análisis ciclo de vida comparando las tecnologías verdes innovadoras propuestas con las tecnologías convencionales actualmente aplicadas en la industria.

Los investigadores quieren agradecer la financiación recibida en el proyecto SHHIP-CO2 (PID2021-122278OB-I00) al Ministerio de Ciencia, Innovación y Universidades, la Agencia Estatal de Investigación y al FEDER.

El Acuerdo de París, en su afán por fortalecer la respuesta global al cambio climático, busca limitar el aumento de la temperatura global por debajo de los 2 °C, con aspiraciones adicionales de alcanzar los 1,5 °C (CMNUCC, 2015). Además, si bien existe un consenso general sobre la rápida proximidad del agotamiento del petróleo (Delannoy et al., 2021), no está claro cuándo se alcanzará el pico máximo de extracción de crudo. Este marco de insostenibilidad llevó a la Unión Europea a promulgar una ley que apunta a alcanzar cero emisiones netas para 2050, que también incluye el objetivo de reducir las emisiones de CO2 en un 55 % con respecto a los niveles de 1990 para 2030 (Norouzi et al., 2020). La ​​industria de procesos europea ha expresado su deseo de una reducción del 30 % en el consumo de combustibles fósiles, que prevé alcanzar mediante una combinación de ahorro energético e introducción de fuentes de energía renovables. En este sentido, solo aproximadamente el 6 % de la demanda energética total de la UE en 2019 se proporcionó con energías renovables para aplicaciones industriales de calentamiento de procesos (T > 150 ºC) (Weiss, 2021). En esta línea, el Plan Nacional de Energía y Clima de España, que abarca el período 2021-2030, propone incentivos para la incorporación de energías renovables en los procesos industriales (Ministerio para la Transición Energética, 2020b). En 2019, los procesos industriales y el uso de productos representaron el 8 % de las emisiones de gases de efecto invernadero (Ministerio para la Transición Energética, 2020a). Las principales tecnologías en el campo de la energía solar térmica para la industria (SHIP) son: colectores solares de aire, sistemas solares de agua y concentradores solares. El presente proyecto de investigación se centra en concentradores solares que pueden alcanzar las altas temperaturas requeridas. Esto significa que la energía solar térmica puede proporcionar suficiente energía para satisfacer las necesidades de calor de numerosos procesos industriales. Así, con el ánimo de cumplir con el objetivo de reducción de emisiones de gases de efecto invernadero en la industria española para 2050. Esta investigación se fundamenta en el empleo en un colector Fresnel modificado, patentado por la UC3M (tecnología Beam-Down Linear Fresnel), que permite el procesamiento térmico de materiales pesados ​​en un receptor solar terrestre (Santana et al., 2017).

Plantas de asfalto mezclado en caliente

Según la Asociación Europea de Plantas de Asfalto (EAPA, 2005), el tipo de planta de asfalto más extendido en España y en el mundo es la planta de mezcla asfáltica en caliente (HMA). El HMA se produce precalentando el betún hasta una temperatura de ~150 °C para reducir su viscosidad, y secando y calentando el árido para eliminar la humedad antes de combinarlos. Actualmente, los procesos de secado y calentamiento se llevan a cabo en un horno rotatorio con una serie de paletas en su interior para secar los áridos y calentarlos hasta 160-180 °C, utilizando combustibles fósiles como fueloil pesado, gas natural o carbón, que contaminan el aire y contribuyen al cambio climático. Los áridos se introducen en la cámara rotatoria a temperatura ambiente y, típicamente, con un 5 % de humedad (Peinado et al., 2011). El contenido de agua del árido, que se distribuye superficialmente sobre las partículas, debe eliminarse para obtener un asfalto de alta calidad. El proceso de secado y calentamiento utiliza aproximadamente el 97% del total de energía consumida en una planta de asfalto, lo que supone un consumo de 85 kWh/tonelada y una emisión de 18 kg de CO2/tonelada de HMA, con una producción media de 65-75 toneladas/h por planta (Peinado et al., 2011). La mezcla se realiza generalmente a una temperatura de alrededor de 170 °C, pero puede variar en función de las propiedades deseadas de la mezcla. Posteriormente, la compactación y el revestimiento de la carretera deben realizarse a temperaturas suficientemente altas.

Además de las restricciones legales ambientales, el agotamiento de los recursos y la fluctuación de los precios del petróleo han convertido al betún en uno de los materiales más caros utilizados en la construcción de carreteras, lo que refuerza su importancia para su reciclaje (Zhang et al., 2019). Por ello, las plantas modernas de HMA pueden incorporar pavimento asfáltico recuperado (RAP), que se utiliza como materia prima para la fabricación de asfalto nuevo. RAP se refiere a los materiales retirados y/o reprocesados ​​que contienen asfalto y áridos. Existen tecnologías de alimentación en caliente/frío para reciclar el RAP.

Referencias:

EAPA. (2005). Industry statement on the recycling of asphalt mixes and use of waste of asphalt pavements.

Peinado, D., De Vega, M., García-Hernando, N., & Marugán-Cruz, C. (2011). Energy and exergy analysis in an asphalt plant’s rotary dryer. Applied Thermal Eng., 31, 1039–1049.

Liu, S., Shukla, A., & Nandra, T. (2017). Technological, environmental and economic aspects of Asphalt recycling for road construction. Ren. Sust. Energy Reviews, 75.

Zhang, K., Huchet, F., & Hobbs, A. (2019). A review of thermal processes in the production and their influences on performance of asphalt mixtures with reclaimed asphalt pavement (RAP). Construction and Building Materials, 206, 609–619

Plantas de yeso

El yeso (CaSO4·2H2O) se utiliza ampliamente en diversas industrias, como la de fertilizantes, la producción de cemento y la construcción. Una vez extraída la piedra de yeso, se tritura para reducir el tamaño de partícula a 0-40 mm. Una trituración secundaria reduce el tamaño de partícula a 0-25 mm, que se introduce en un horno rotatorio para deshidratar el yeso y modificar su estructura cristalina según la temperatura de procesamiento y la tecnología de calentamiento. Posteriormente, el yeso se muele hasta obtener partículas finas, se mezcla y se distribuye al usuario final (Fořt y Černý, 2016). La ​​mayoría de los procesos de fabricación de yeso suelen emplear hornos rotatorios en atmósfera seca, produciendo β-yeso, que se utiliza en la industria de la construcción. Los hornos rotatorios utilizados en la industria del yeso pueden funcionar con carbón pulverizado, petróleo pesado o gas natural. Las partículas de yeso se introducen a temperatura ambiente con un contenido de humedad de aproximadamente el 8-10 %. A diferencia de los áridos asfálticos, la humedad del yeso se distribuye en el interior de las partículas. La tasa de producción promedio es de aproximadamente 11 toneladas/h, con un consumo energético de 375 kWh/tonelada y una emisión de 44 kg de CO2/tonelada en el horno rotatorio de gas. Cabe destacar que dicho consumo energético y las emisiones de CO2 solo incluyen los procesos de secado y calentamiento, que representan el 58 % de las emisiones totales del proceso de fabricación (Fořt y Černý, 2016). Además de las elevadas emisiones de CO2, la industria del yeso depende en gran medida del coste de los combustibles fósiles. Por lo tanto, es fundamental introducir nuevas tecnologías renovables capaces de funcionar a una temperatura de entre 100 y 180 °C.

Referencias

Fořt, J., & Černý, R. (2018). Carbon footprint analysis of calcined gypsum production in the Czech Republic. Journal of Cleaner Production, 177, 795–802.

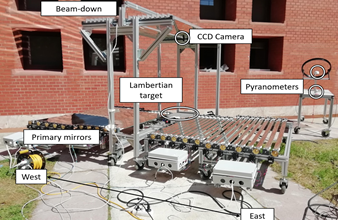

Un Reflector Fresnel Lineal Beam-Down es una tecnología de concentración solar diseñada para el procesamiento térmico de materiales pesados ​​a temperaturas de 150-300 °C mediante la irradiación lineal y directa de energía solar concentrada. Este sistema solar fue patentado y desarrollado por los IPs Prof. J. Gómez Hernández y Prof. J. Villa Briongos (Santana et al., 2017). Consta de dos etapas de reflexión. En primer lugar, los reflectores Fresnel lineales (LFR) dirigen la irradiación solar a una segunda etapa de espejos. Esta segunda etapa dirige el flujo de calor solar hacia el receptor, en el que se procesan térmicamente los materiales pesados ​​(Sánchez-González & Gómez-Hernández, 2020). Solo dos receptores solares para el campo solar BDLFR han sido estudiados teóricamente en la literatura por los IPs. Un receptor de lecho fluidizado móvil utiliza las partículas como medio de transferencia de calor para la generación de energía (Gómez-Hernández et al., 2020) y un reactor de doble tornillo para procesar residuos de biomasa mediante carbonización hidrotermal (Briongos et al., 2021). El campo solar BDLFR combina las ventajas de los sistemas LFR, como el bajo coste de los espejos primarios y la óptica de haz descendente, que permite trabajar con materiales pesados, ya que el receptor se coloca en el suelo. Además, los sistemas LFR tienen los costes de inversión y mantenimiento más bajos de los sistemas CST (Rinaldi et al., 2014), lo que puede facilitar su integración en procesos industriales. Recientemente, Taramona et al., 2022 optimizaron el reflector secundario BDLFR, compuesto por varios espejos planos instalados a la misma altura para simplificar el diseño de la estructura y, por lo tanto, reducir los costes de instalación

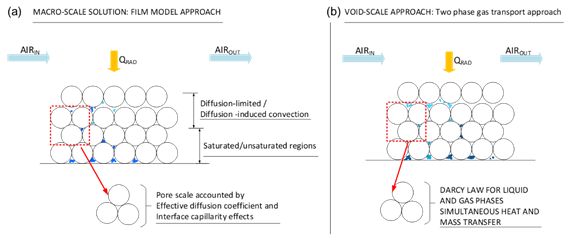

El secado de un lecho poroso húmedo es un proceso complejo multifásico que implica transferencia simultánea de masa y calor. Este proceso puede controlarse mediante diferentes mecanismos de transferencia de masa y energía, dependiendo de la distribución de la humedad y la estructura de las partículas que caracterizan el problema de secado. Al secar partículas porosas higroscópicas, el transporte interno de masa a través de los poros de la partícula puede implicar diversos mecanismos, incluyendo: (i) la transferencia de calor a través de la matriz sólida, (ii) entre las fases sólida y fluida, (iii) el cambio de fase por evaporación y (iv) la difusión molecular. Al secar partículas no higroscópicas, el mecanismo de secado solo implica la evaporación convectiva de la humedad libre (Tang et al., 2018). En este proyecto se abordan dos procesos de secado diferentes. Por un lado, la humedad se distribuye sobre la superficie de los áridos (Fig. 2-a). Por otro lado, las partículas de RAP y yeso presentan humedad intrínseca en su interior (Fig. 2-b). La estrategia de modelado propuesta para abordar la naturaleza multiescala, multifase y multicomponente del problema de secado BDLFR se esboza en la Figura 2.

Referencias Tang, Y., Min, J., & Wu, X. (2018). Selection of convective moisture transfer driving potential and its impacts upon porous plate air-drying characteristics. Int. J. Heat & Mass Transfer, 116, 371–376.

Los investigadores quieren agradecer la financiación recibida en el proyecto Proyecto SHHIP-CO2 al Ministerio de Ciencia, Innovación y Universidades, la Agencia Estatal de Investigación y al FEDER.
